Strukturisano kabliranje (structured cabling) povezuje radna mjesta, IP kamere i WiFi AP uređaje sa mrežnim ormarom. Odgovarajući 19-inch rack/rek ormar, RJ45 patch paneli, keystone moduli, cable management i PDU omogućavaju pregledne priključke, lakše održavanje i planirano proširenje mreže.
Komponente kompletne instalacije
Rek ormar i pribor
Zidni ili stojeći ormar, police, blank paneli, vertikalni i horizontalni organizatori, ventilacija i montažni pribor.
Terminacija i patching
RJ45 patch paneli, keystone moduli, utičnice i patch kablovi odgovarajuće kategorije, uz označavanje portova i kablova.
Trase i napajanje

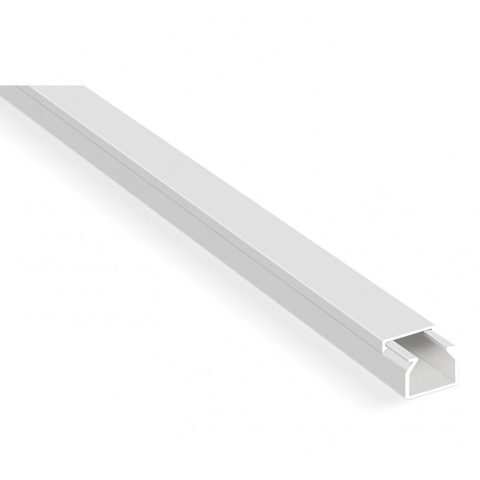

Instalacioni kablovi, kanalice, razvodni i napojni/PDU paneli usklađeni sa objektom i opterećenjem.
Kako dimenzionišemo rek ormar
- Visina u U: sabiramo rack uređaje, patch panele, police i organizatore; provjeravamo U visinu UPS-a/PDU-a i ostavljamo rezervu za rast.
- Dubina: provjeravamo najdublji uređaj, priključke, radijus savijanja kablova i prostor za ventilaciju.
- Montaža: zidni ormar za manje tačke; stojeći ormar za veću opremu, više patch polja i lakši servis.
- Napajanje i hlađenje: broj utičnica, položaj PDU-a, UPS i ventilacija planiraju se prije popunjavanja ormara.
Bakarni ili CCA/aluminijumski kabl
Za standardno strukturisano kabliranje i PoE birajte bakarne provodnike odgovarajuće kategorije. CCA (Copper Clad Aluminium, aluminijum presvučen bakrom) ima veći električni otpor, veće gubitke napajanja i zagrijavanje, pa nije ravnopravna zamjena za bakarni Ethernet kabl. Oznaka Cat5e ili Cat6 na ambalaži sama ne potvrđuje materijal provodnika niti performanse linka; provjerite specifikaciju kabla, terminaciju i mjerni izvještaj.
Od predmjera do kompletnog seta
Broj tačaka
Portovi, trase, dužine kablova i pozicije utičnica.
Aktivna oprema
Dimenzije switcha, routera, UPS-a i rezervni kapacitet.
Kompletiranje
Ormar, paneli, police, organizatori, PDU i sav potrošni pribor.
Ponuda i isporuka
Jedna objedinjena lista sa količinama i dostupnošću.
Česta tehnička pitanja
Kako izabrati U visinu i dubinu 19-inch rek ormara?
U visina opisuje prostor za rack opremu, a dubina određuje da li uređaji i priključci fizički staju. Sabirajte U visinu panela, organizatora, polica, switcha i UPS-a, uz rezervu. Provjerite montažnu dubinu, radijus savijanja kablova, ventilaciju i nosivost ormara; spoljne dimenzije nisu isto što i raspoloživ prostor za opremu.
Da li modularni patch panel dolazi sa RJ45 keystone modulima?
Ne nužno. Panel može sadržati samo otvore za zasebne keystone module. Broj portova, kompatibilnost modula, kategorija Cat5e/Cat6/Cat6A i ekraniranje provjeravaju se u specifikaciji. Izdvojeni Netiks PP19I021 ima 24 keystone otvora; pri kompletiranju ponude posebno se navode potrebni moduli i patch kablovi.
Da li PDU napojni panel zamjenjuje UPS?
Ne. PDU (Power Distribution Unit) raspoređuje napajanje na utičnice u ormaru, dok UPS obezbjeđuje rezervno napajanje u okviru svog kapaciteta. Broj utičnica, nazivno opterećenje, ulazni priključak, položaj montaže i prostor za UPS biraju se prema povezanoj opremi.
Šta provjeriti kod Cat5e/Cat6 kabla za Gigabit i PoE?
Materijal i presjek provodnika, kategoriju cijelog linka, završetke, dužinu i uslove trase. Za standardni bakarni Ethernet kanal tipično se planira do 100 m sa patch kablovima, odnosno do 90 m trajnog segmenta (permanent link). Za PoE treba provjeriti i DC otpor, spojeve i zagrijavanje snopa kablova; CCA nije odgovarajuća zamjena za bakarni kategorijski kabl.
